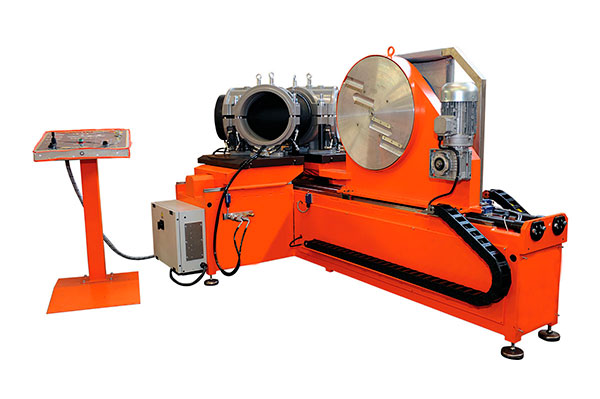

Цеховая сварочная машина для стыковой сварки сегментных отводов (до 400 мм), Y-образных фитингов, тройников и крестовин (до 355 мм) с помощью специальных зажимов.

Производитель: Ritmo (Италия)

Для изготовления:

  • отводов 110-400мм,00-600

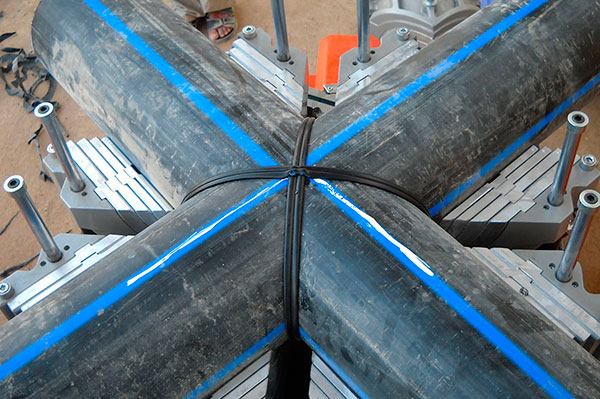

  • Т-образных, крестообразных 110-355мм
  • Y-образных фитингов 110-355мм, 450-600

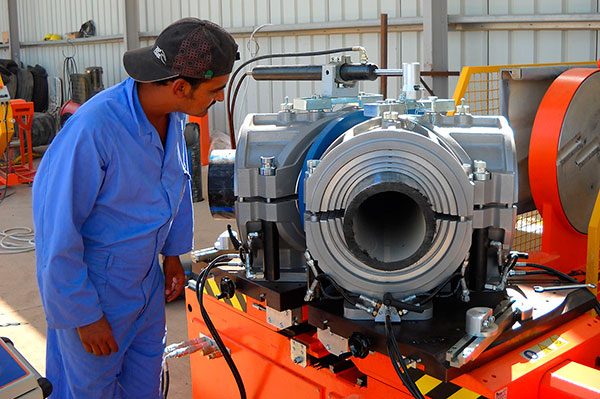

Цеховая сварочная машина для стыковой сварки сегментных отводов (до 400 мм), Y-образных фитингов, тройников и крестовин ( до 355 мм) с помощью специальных зажимов. Зажимы для отводов и Y- образных фитингов открываются, закрываются и фиксируются с помощью гидравлического привода; зажимы тройников и крестовин открываются и закрываются оператором вручную.

Машина ALFA 400 СТВ может приваривать в стык различные литые или специальные фитинги для получения определенного изделия.

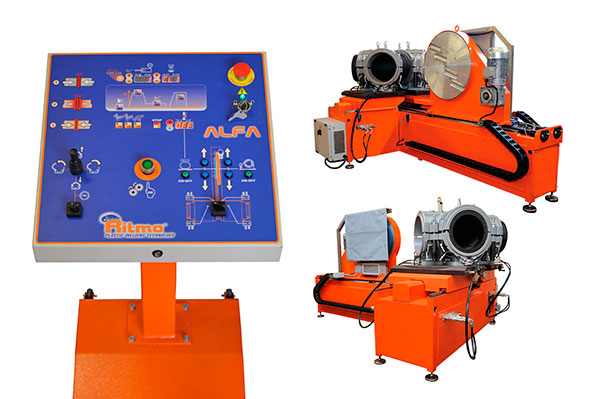

Машина состоит из:

  • стол центратора с каретками и гидравлическим приводом обоих кареток; панель управления с автоматизированной системой управления Easy Life, благодаря которой весь цикл стыковой сварки машина выполняет автоматически с минимальным участием оператора при вводе параметров сварки ; система оснащена встроенной функцией протоколирования с внутренней памятью.
  • протоколы сварки загружаются на компьютер через серийный порт (или через адаптер USB) с помощью программного обеспечения. Портативный принтер также может быть подсоединен к машине для оперативной печати протоколов сварки.
  • нагреватель с новой системой горизонтального скольжения и автоматической подачей и удалением во время сварочного цикла. Электрический торцеватель с системой скольжения и гидравлической системой подачи/удаления для обработки торцов сегментов перед сваркой оснащен микровыключателем.
  • верхний цилиндр используется для сварки труб с большой площадью сечения торца

Комплектация:

  • панель управления
  • нагреватель и торцеватель
  • боковые опоры 400 мм (2 шт.) с вкладышами 110-355 мм
  • верхний цилиндр и набор инструментов

Технические характеристики:

МатериалыПЭ, ПП
Диаметротводы Ø 110 ÷ 400 мм (4" IPS ÷ 16" IPS), Y–образыне-тройник - крестовины
Ø 110 ÷ 355 мм (4" IPS ÷ 14" IPS)
Сварочная системаEASY LIFE
Память400 протоколов
Питание400В 3 фазы 50/60 Гц
Общая потребляемая мощность16000 Вт
Рабочая температура нагревателя180° ÷ 280° C
Вес машины1200 кг
Размеры машины 2560x1725x1450 мм
