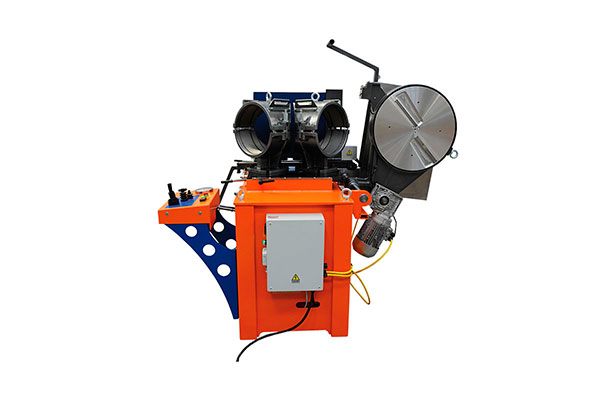

Сварочная машина ALFA 400 Manual предназначена для работы в цехе, используется для изготовления колен (диаметром до 400 мм), Т-образных и крестообразных фитингов (диаметром до 315 мм) путём сварки отрезков труб при помощи специальных зажимов.

Производитель: Ritmo (Италия)

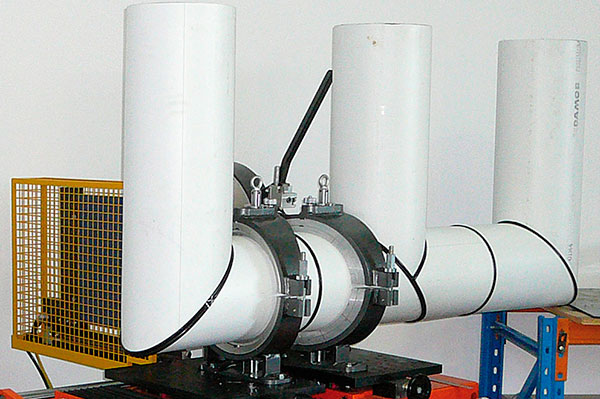

Благодаря специфической конструкции специальных зажимов, машина ALFA 400 Manual также позволяет сваривать специализированные и фасонные изделия — колена, Т-образные фитинги и укороченные втулки под фланец.

Для изготовления:

• отводов 110-400мм, 00-600
• Т-образных, крестообразных 110-315мм
• Y-образных фитингов 110-315мм, 450-600
• оборудована системой EASY LIFE, контролирующей все параметры сварки (давление, время и температуру).

Комплектация:

• шасси, оборудованное двумя каретками с гидравлическим приводом.
• панель управления с системой ECP EASY LIFE, контролирующей все параметры сварки (давление, время и температуру), движения каретки (сведение и разведение) и давление в процессе торцевания. Кроме того, панель управления может обеспечивать автоматическое сведение и разведение кареток в течение "фазы замены". Панель управления автоматически управляет подачей и удалением нагревателей, осуществляет протоколирование.
• нагревательный элемент с гидравлическим приводом.
• электроторцеватель для выравнивания торцов соединяемых труб и фитингов, со встроенным прерывателем для защиты от перегрузок и защитным микровыключателем.
• верхний цилиндр, усиливающий зажимы при сварке особо толстых труб или, при необходимости, при сварке с использованием высокого давления.

Сварочная машина в комплекте с панелью управления, нагревательным элементом, торцевателем, верхним цилиндром и набором инструментов.

Дополнительно:

• зажимы для колен Ø 400 мм (1 левый — 1 правый) (1), в комплекте с редукционными зажимными вкладышами Ø 110 - 355 мм (зажимы поставляются отдельно)
• зажимы для Y и Т образных/крестообразных фитингов Ø 315 мм (4 шт., сменные), с редукционными зажимными вкладышами 110 - 280 мм
• правый или левый специальный зажим Ø 400 мм для изготовления специализированных фасонных изделий, в комплекте с боковой опорой Ø 400 мм, редукционными зажимными вкладышами 315 мм (2) и набором для дополнительной фиксации фитингов (зажимы: 2 шт. — упор: 1 шт.) (3)
• редукционные зажимные вкладыши для левого и правого специального зажима (2 шт. каждого диаметра) и редукционные вкладыши для боковых опор (1 шт. каждого диаметра), (315 мм поставляется со специальным зажимом)
• зажим для фланцев.

Технические характеристики:

(1) При использовании зажимов для колен также возможна сварка прямых труб.
(2) Редукционный зажимной вкладыш 315 мм выполняет функцию "держателя" для вкладышей меньших диаметров.
(3) Левый и правый специальные зажимы можно использовать одновременно, когда требуется осуществить сварку двух фитингов.
