Опалубка разборная передвижная ОР-1.5

Опалубка разборная передвижная ОР-1.5

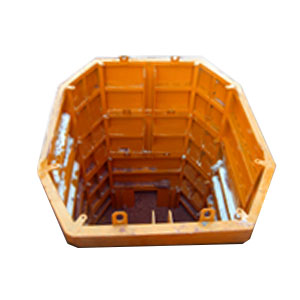

Опалубка разборная передвижная ОР-1,5 предназначена для проведения работ по прокладке новых и замене старых трубопроводов с последующим монтажом железобетонных колец.

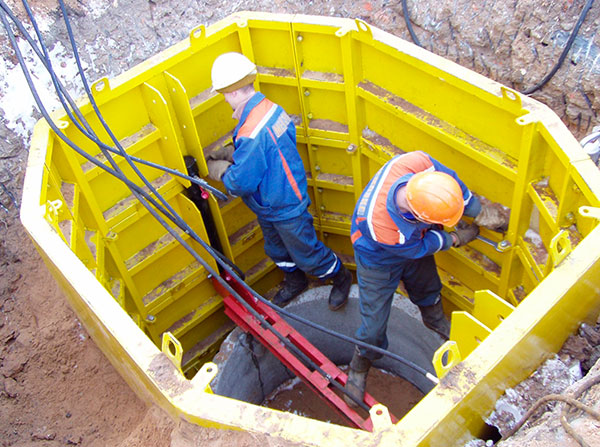

     Установка железо-бетонных колец производится внутри опалубки. Подъем опалубки осуществляется двумя гидроцилиндрами с опиранием силовой балки на железо-бетонное кольцо. По мере выдвижения опалубки образуются пустоты между кольцом и опалубкой заполняются насыпным грунтом. После этого производится монтаж следующего кольца. Далее цикл повторяется.


Описание этапов работы при использовании опалубки ОР-1,5:

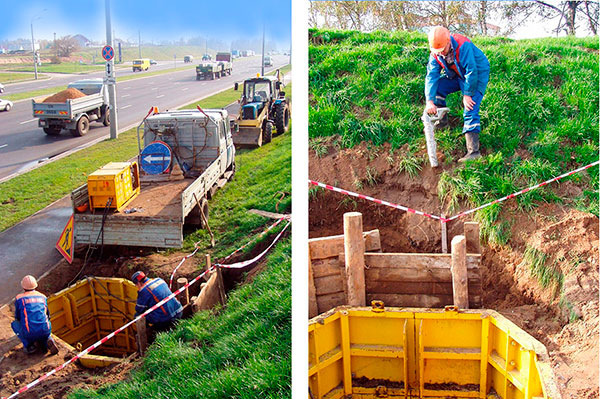

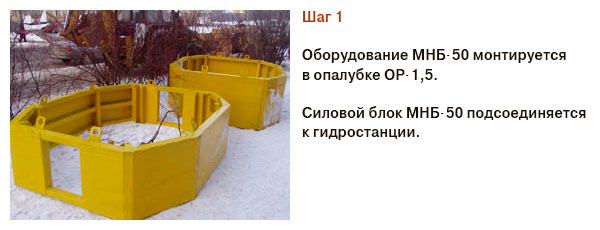

1) Первый пояс опалубки ОР-1,5 размещается на оси старого трубопровода, который необходимо заменить или проложить новый методом "прокола".

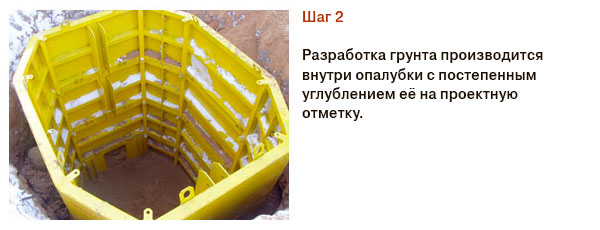

2) Разработка грунта внутри опалубки ОР-1,5 с постепенным  углублением её на отметки старого или нового трубопровода.  Пояса опалубки наращиваются по мере её опускания на нужную  (проектную) глубину.

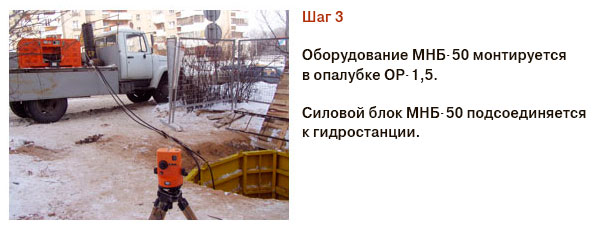

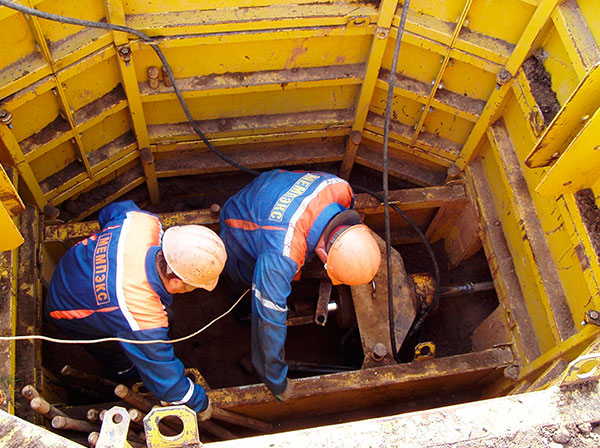

3) Монтаж оборудования МНБ-50 в опалубке ОР-1,5. Подсоединение гидростанции к силовому блоку МНБ-50.

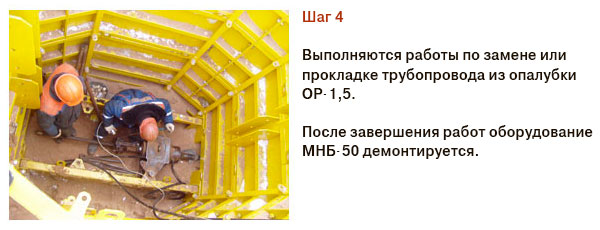

4)  Производство работ по бестраншейной прокладке или замене трубопровода из опалубки ОР-1,5.

5) Демонтаж оборудования МНБ-50 после завершения работ по строительству нового трубопровода.

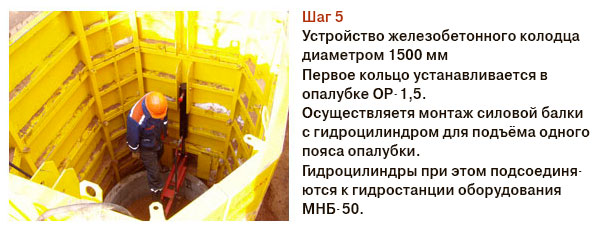

6) Монтаж в опалубке ОР-1,5 первого железо-бетонного кольца диаметром 1500 мм будущего колодца и монтаж силовой балки с гидроцилиндром подъема пояса одного опалубки. Гидроцилиндры подсоединяются к гидростанции оборудования МНБ-50.

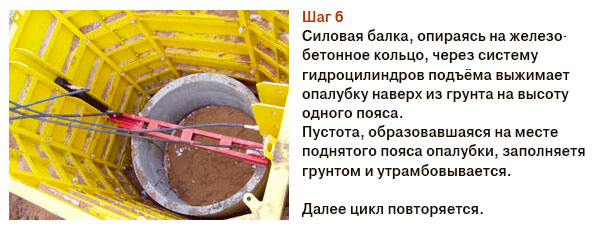

7) Силовая балка опираясь на железо-бетонное кольцо через систему гидроцилиндров подъёма выжимает наверх из грунта опалубку ОР-1,5 на высоту одного пояса.

Диаметр монтируемого ж/б кольца  (max)

1,5 м

Высота пояса:
- первый пояс
- последующие


0,6 м
0,8 м

Усилие подъема  (max)

300 кН
