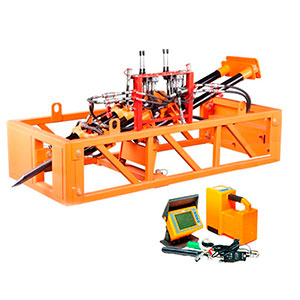

УНБ-20 - мини-установка ГНБ 2-в-1: проколы + перекладка

  1. Главная

Предназначена для выполнения работ по устройству трубопроводов малых диаметров протяженностью до 50 метров бестраншейным способом:

  • Управляемые в плане и профиле проколы по сухому методу (без использования жидкостных заполнителей - бентонита и т.п.) без выноса грунта из рабочего канала
  • Замена изношенных трубопроводов

Производитель: Мэмпекс (Беларусь)

Компактная мобильная установка для городской застройки!

    Особенности:

    • Простота в эксплуатации
    • Надежность
    • Универсальность
    • Малые габаритные размеры
    • Невысокая стоимость

    Основным конкурентным преимуществом УНБ-20 является ее мобильность.

    Весь комплект оборудования состоит из легкоразборных модулей. Так, бригада из 2-х человек может в течение 15-30 минут, не используя какую-либо погрузо-разгрузочную технику, собрать на строительной площадке машину и приступить к выполнению работ.

    Легкий вес УНБ-20 позволяет осуществлять перевозку оборудования в автотранспорте небольшой грузоподъемности.

    Для монтажа машины на строительной площадке нет необходимости в привлечении крана или экскаватора, что очень важно при прокладке коммуникаций в отдаленных и труднодоступных местах.

    Эту установку можем смело рекомендовать как имеющим опыт и свой парк буровой техники специализированным строительным организациям, так и организациям, только начинающим свою работу в области бестраншейных технологий.

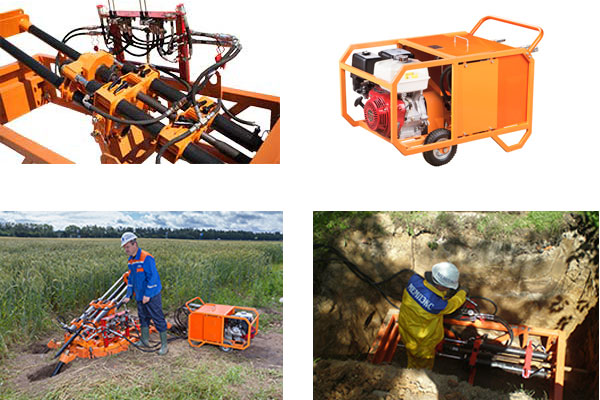

    Варианты работы установки: с поверхности или из котлована в котлован

    Технические характеристики:

    Устройство контролялокатор RD – 385 L
    Рабочий интервал температурот -20 до +40 град.С
    Тяговое усилие при производстве прокола15 т
    Тяговое усилие при затяжке трубы20 т
    Общий вес базового комплекта оборудования820 кг
    Гидростанция:
    ДвигательHonda GX 390 (бензиновый)
    Мощность8,2 кВт
    Гидроцилиндры2 шт.
    Номинальное рабочее давлениегидроцилиндров20+20 МПа
    Размеры гидростанции:
    Длина1060 мм
    Ширина600 мм
    Высота720 мм
    Размеры бокса:
    Длина2146 мм
    Ширина1038 мм
    Высота640 мм
    Размеры штанг:
    Длина600 мм
    Диаметр45 мм
    Масса7,6 кг

    Параметры бурения:

    • Длина прокола: 50 м*
    • Диаметр укладываемых труб:63 мм, 110 мм, 160 мм

    * параметры бурения могут изменяться в большую или меньшую сторону и зависят от геологии, профессиональных навыков бригады, гидронасыщенности грунта и т.д.

    Параметры замены изношенных трубопроводов:

    • Длина заменяемого трубопровода:50 м
    • Диаметр старого трубопровода:100 мм, 150 мм
    • Диаметр нового трубопровода:110 мм, 160 мм (как с сохранением, так и с увеличением/уменьшением диаметра)

    Виды трубопроводов:

    • Вода и канализация
    • Газ
    • Футляры для кабелей различного назначения

    Материал заменяемого трубопровода:

    • Чугун
    • Железобетон
    • Керамика
    • Асбест

    Материал нового трубопровода: полиэтилен

    Категории грунтов: все виды грунтов, кроме скальных
