Бестраншейная технология замены изношенных трубопроводов - Pipe Bursting

Главная

Бестраншейная технология замены изношенных трубопроводов - Pipe Bursting, которую у нас так же зачастую называют Релайнинг.

Очень часто возникает необходимость замены старой трубы(например ржавая металлическая) на новую(обычно пластиковую) без проведения траншейно-экскаваторных работ. По просту говоря, труба проходит под оживленной авто или ж/д магистралью, и выкопать её и заменить ну никак не получается.

Зовем на помощь метод "Pipe Bursting".

Наиболее распространенные в таких случаях вопросы: "какие типы труб могут быть разорваны?” и "какие типы труб могут быть установлены после разрывания трубы?”

Эта статья ответит на вопросы и выдвинет на первый план практические соображения, которые должны быть при любом проекте разрывания трубы.

Прежде всего, рассматривая любой проект с использованием "Pipe Bursting", важно идентифицировать тип материала существующего трубопровода. За последние 100 лет коммуникации строили из кирпича, глины, железа, цемента, асбеста и пластмасс.

При "Pipe Bursting" нужно сломать и расколоть существующую трубу. Поэтому, трубы чаще всего классифицируют как “fracturable” или “non-fracturable”(делится на фракции или нет), и это помогает определить метод который может и должен использоваться и тип “разрывной головки” или "разделителя", который будет необходим, чтобы должным образом "разорвать" трубу. Почти все типы трубы могут быть благополучно разорваны если все сделано и подобрано правильно.

В наше время методом "Pipe Bursting" обычно прокладывают HDPE трубы(желательно с дополнительной защитой от осколочных повреждений и царапин). Металлические тоже, но это потребует рытья выпускного котлована, что затруднительно в стеснённых городских условиях. Возможна прокладка и труб из другого материала, но необходимы предварительные консультации с производителем, а ещё лучше с опытным подрядчиком.

Есть несколько типов Pipe Bursting

гидравлический
статический
пневматический и
боковой

Основное различие между методами - направление тяги создаваемой и передаваемой на трубу во время операции разрыва. Большинство методов основаны на ломании существующей и втягивании новой трубы с тем же или большим диаметром "Upsizing".

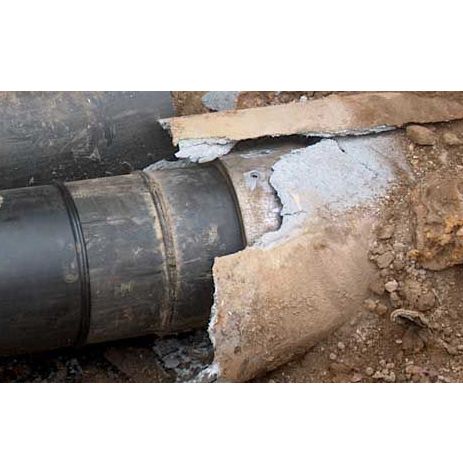

В процессе выполнения разрывной инструмент(нож, гидромолот и т.д.) тянется через старую трубу с помощью троса лебедки или штанг расположенных на входном люке, пробивает себе дорогу через старые коммуникации разрезая (раздробляя) на небольшие фрагменты изношенные трубы и вдавливая их куски в почву.

Гидравлический Pipe Bursting

Гидравлический разрыв зачастую применяют при замене чугуна и стали, но может быть использован для различных материалов. Обычно разрывной процесс осуществляется из люка в люк. Этот метод рвет трубы на фрагменты изнутри с помощью разрывной головки, что опирается на гидравлические цилиндры. Головка расширяется - это взламывает трубу, а затем сокращается, что позволяет лебедке тянуть головку к себе. Гидравлический разрыв, главным образом, используется при замене коллекторов и трубопроводов диаметром от 6” до 20” дюймов.

Статический Pipe Bursting

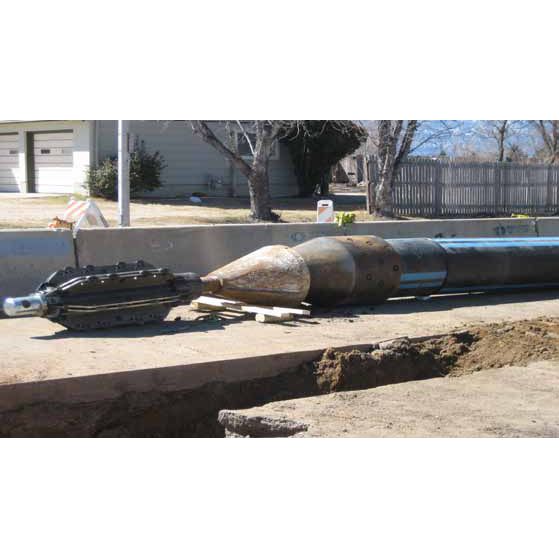

Статическое разрывание используется для газовых и водных трубопроводов, сделанных из ковкого железа и стали. Этот метод использует горизонтальную лебедку, которая действует как мощный гидравлический домкрат - прост и эффективен. Статический метод разрывания может использоваться для труб в диаметре от 4” - 48” дюймов. Планочные ролики используются, чтобы предотвратить образование трещин на принимающей трубе.

Пневматический Pipe Bursting

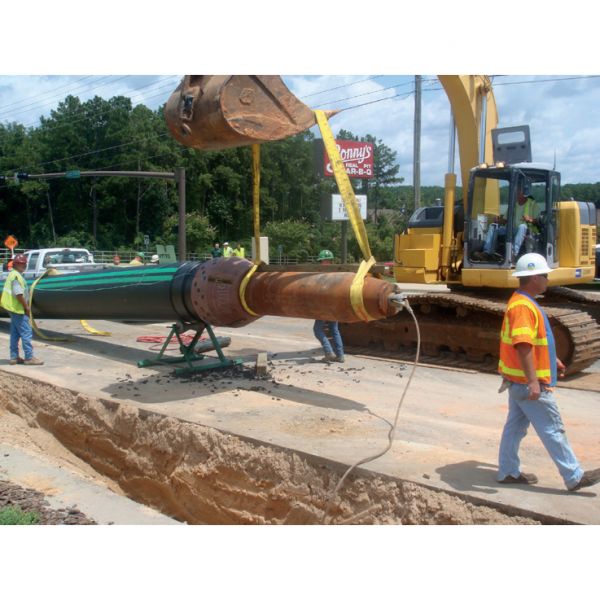

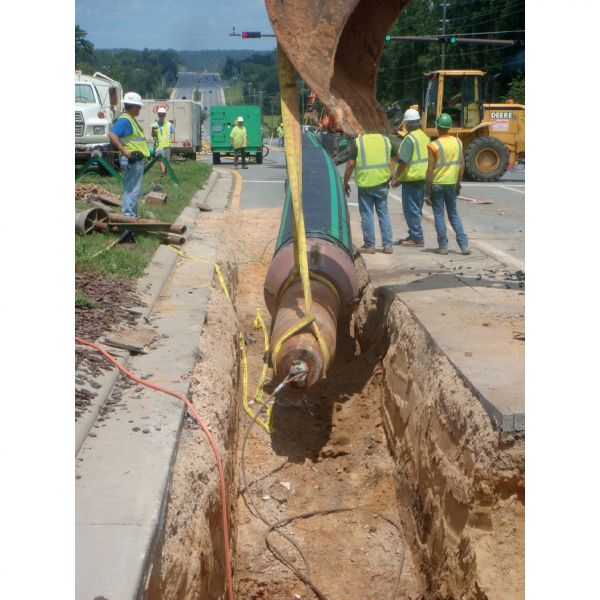

При пневматическом разрывании труб используется пневматический разрушитель с последующим расширителем. Действуя как отбойный молоток, головка разрушителя ломает старую трубу, а новая труба крепится в "патроне-расширителе", идущем позади и уплотняющем фрагменты старой трубы. Этот метод прежде всего используется для того, чтобы заменить напорные трубы от 4” до 54” дюймов в диаметре. Миллионы труб заменяются ежегодно этим методом. Каких-либо серьезных подготовлений поверхности не требуется, и кроме того, при правильной подготовке и мощном оборудовании можно значительно увеличить (до 1,5 раза) диаметр прокладываемой трубы от оригинала.

Боковой Pipe Bursting

При боковом разрыве, стальной конус тянется через существующую трубу, разбивая его на части. Этот метод подходит для изогнутых труб с небольшим диаметром (4 "дюйма).

Таким образом, метод Pipe Bursting может быть использован практически для любого типа труб, в том числе глины, асбестоцемента, усиленного бетона, чугуна, стали, полиэтилена и поливинилхлорида.

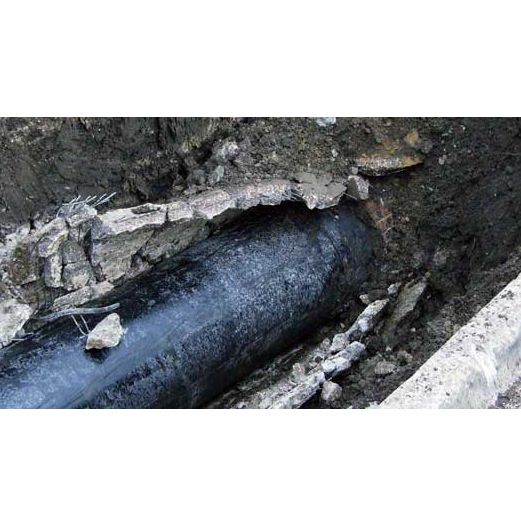

Керамические и бетонных трубы, как правило, легко взрываются изнутри. Однако, если бетонные трубы усиленные, могут быть проблемы если не правильно выбран метод.

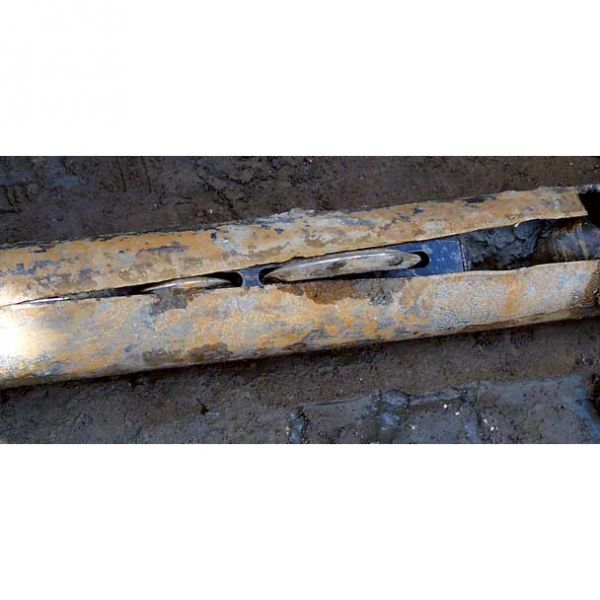

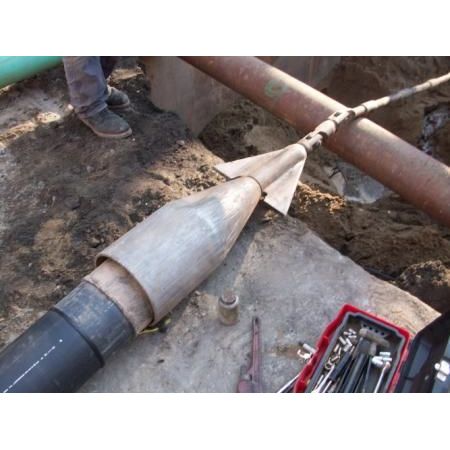

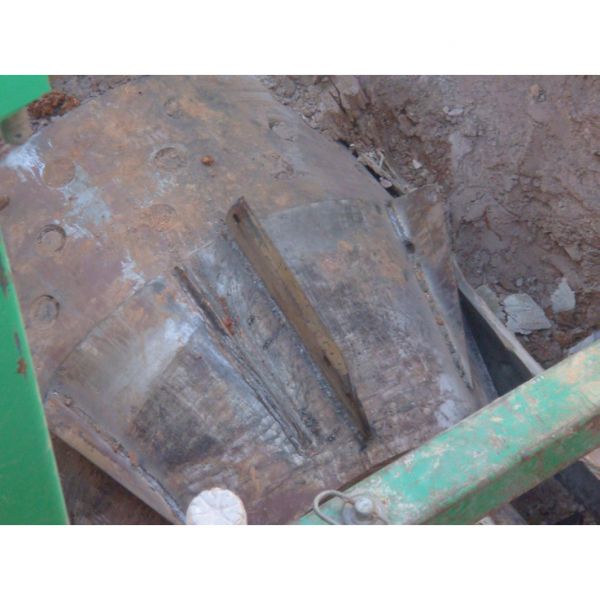

Чугунные трубы требуют специального оборудования для защиты троса лебедки от возможного повреждения. Большинство пластиковых труб должна быть разделяют продольно с помощью специального режущего лезвия на носу расширителя. Сталь и трубы из ковкого чугуна должны быть разделены на лопасти лезвиями.

Итоги

Кроме правильного подбора метода и оборудования, необходимо точно определить тип почв на месте выполнения работ.

Некоторые типы почв легко расширяются, а другие (такие как песок или плотно уплотненная глина) могут потребоваться использование бентонита в качестве смазочного материала. Другие факторы, которые должны быть рассмотрены, включают глубину грунтовых вод, наличие скальных пород, типа оригинальной конструкции, и доступности. Естественно, что в каменистой почве расширение диаметра трубопровода ограничено.

Кроме того, следует особое внимание уделить вопросу - "не проходят ли рядом (паралельно или пересекают) трассу другие трубопроводы или коммуникации, так как существует реальная угроза их повреждения.
