DELTA 500

DELTA 500

Машина для сварки труб диаметром от 200 до 500 мм.
Предназначена для сварки трубопроводов любой напорности.
Фирма производитель: "Ritmo" Италия

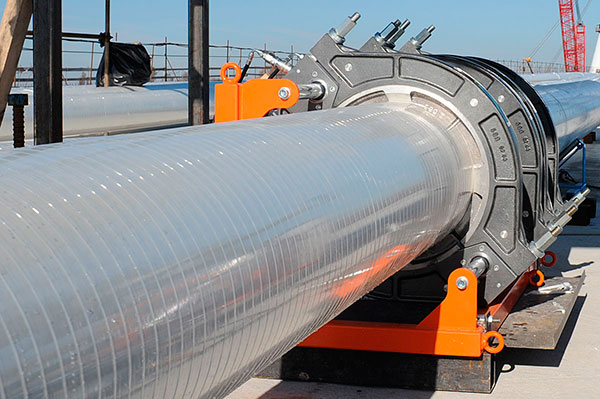

 Сварочная машина с автоматической центровкой соединяемых труб для сварки трубопроводов диаметром до 500 мм, предназначенных для транспортировки воды, газа и других жидкостей, находящихся под ысоким давлением. Машина DELTA 500 сконструирована в соответствии с национальными и между- народными стандартами (UNI 10565, ISO 12176-1). Состоит из следующих частей:
- шасси с несущей рамой, четырьмя зажимами и двумя напорными гидравлическими цилиндрами, оборудованными герметичными муфтами быстрого соединения;
- съёмный нагревательный элемент с отдельным термометром для снятия рабочей температуры ;
- съёмный электроторцеватель для выравнивания торцов соединяемых труб и фитингов, оборудованный защитным микровыключателем и прерывателем для защиты от перегрузок;
- электрический гидроагрегат с рычагом, сводящим и разводящим зажимы, с клапанами максимального давления и выпускными лапанами (полезными также при сварке "с двойным давлением"), идравлическими шлангами с герметичными муфтами быстрого соединения, таймером (для этапов разогрева и сварки), со съёмной электрической панелью, оборудованной розеткой для подключения нагревательного элемента, с электронным терморегулятором для контроля рабочей температуры, дифференциальным прерывателем и специальным разъёмом для подключения электронного прибора INSPECTOR для протоколирования данных сварки;
- Станина торцевателя и нагревательного элемента. С помощью машины DELTA DRAGON 500 можно осуществлять сварку фитингов без вспомогательного оборудования. Колена, Т-образные фитинги, отводы и фланцы можно сваривать, сняв с шасси четвёртый зажим. Фланцы с сильно зауженной кромкой можно сваривать с помощью специального дополнительного зажима (поставляемого по заказу), фиксируемого в основных зажимах. Машина выпускается в двух модификациях: для работы от сети 230 В и 400 В.

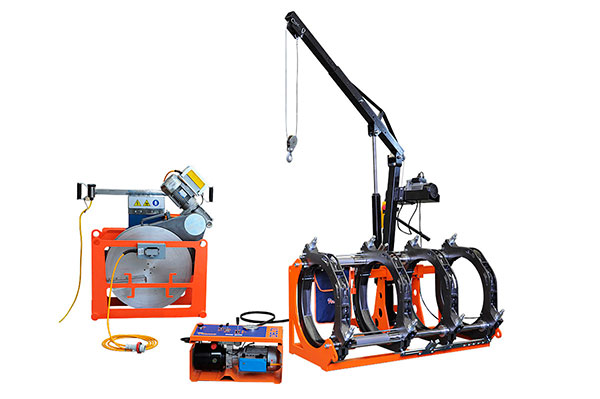

КОМПЛЕКТАЦИЯ
- шасси с набором инструментов;
- нагревательный элемент TP DELTA 500 TE;
- торцеватель;
- электрический гидроагрегат;
- электрическая панель для подключения нагревательного элемента;
- станина торцевателя и нагревательного элемента.

ПРИНАДЛЕЖНОСТИ, ПОСТАВЛЯЕМЫЕ ПО ЗАКАЗУ
- редукционные зажимные вкладыши для зажимов Ø 200, 225, 250, 280, 315, 355, 400, 450 мм (8 шт. каждого диаметра);
- зажим для фланцев;
- специальный деревянный ящик для транспортировки (только для DELTA 500);
- специальный деревянный ящик для транспортировки (шасси с тележкой);
- специальный деревянный ящик для транспортировки (нагревательный элемент, торцеватель, станина торцевателя и нагревательного элемента и электрический гидроагрегат);
- деревянный ящик для редукционных зажимных вкладышей;
- тележка для шасси;
- прибор INSPECTOR для протоколирования данных сварки;
- специальный электрический гидроагрегат EASY LIFE.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр соединяемых труб
200 - 500 мм
Питание
230 В
Однофазное
50/60 Гц
400 В
Трёхфазное
50/60 Гц
Мощность, потреб. нагреват. эл-том TP
5000 Вт
5000 Вт
Мощность, потребляемая торцевателем
1825 Вт
1095 Вт
Мощность, потребляемая гидроагрегатом
1100 Вт
1100 Вт
Суммарная потребляемая мощность
7925 Вт
7190 Вт
Рабочая температура
180 ... 280°C (^)
Температура окружающей среды
-5 ... +40°C
Время разогрева до рабочей температуры
< 20 мин.
Общая площадь сечения цилиндров
22,384 см²
Диапазон рабочего давления
0 - 140 бар
(^) Материалы
ПЭ, ПП, ПБ, ПВДФ



РАЗМЕРЫ (Д х Ш х В)

Шасси
1330 x 840 x 845 мм
Нагревательный элемент (TP)
1000 x 770 x 70 мм
Торцеватель
750 x 230 x 1050 мм
Электрический гидроагрегат
с электрической панелью
915 x 400 x 490 мм
Д: 700 мм без электрич. панели
Электрическая панель с упором
340 x 400 x 300 мм
Станина торцев. и нагрев.элемента
780 x 600 x 615 мм
Зажим для фланцев
750 x 280 x 750 мм
Спец. дерев. ящик (только DELTA 500)
1700 x 1900 x 1200 мм
Спец. дерев. ящик для
транспортировки (шасси с тележкой)
920 x 1400 x 960 мм
Спец. дерев. ящик для транс. (-)
1165 x 1165 x 1150 мм
Дерев. ящик для редукц. зажим. вклад.
1400 x 600 x 800 мм
Тележка для шасси
1800 x 940 x 325 мм
INSPECTOR для проток. данных сварки




МАССА

Шасси
197,00 кг
Нагревательный элемент (TP)
25,00 кг
Торцеватель
62,00 кг
Эл. гидроагрегат с эл. панелью
50,00 кг
Электрическая панель с упором
10,00 кг
Станина торцев. и нагрев. элемента
30,00 кг
Общая масса (только Delta 500)
364,00 кг
Зажим для фланцев
54,00 кг
Спец. дерев. ящик (только DELTA 500)
~ 130,00 кг
Спец. дерев. ящик для
транспортировки (шасси с тележкой)
~ 100,00 кг
Спец. дерев. ящик для транс. (-)
~ 90,00 кг
Дерев. ящик для редукц. зажим. вклад.
54,00 кг
Тележка для шасси
87,00 к
