DELTA 630

DELTA 630

Машина для сварки труб диаметром от 355 до 630 мм.
Предназначена для сварки трубопроводов любой напорности.
Фирма производитель: "Ritmo" Италия

 Сварочная машина с автоматической центровкой соединяемых труб для сварки трубопроводов диаметром до 630 мм, предназначенных для транспортировки воды, газа и других жидкостей, находящихся под высоким давлением. Машина DELTA 630 сконструирована в соответствии с национальными и международными стандартами (UNI 10565, ISO 12176-1). Состоит из следующих частей:

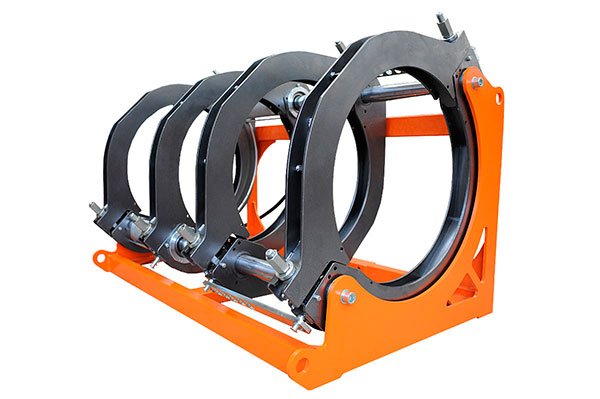

- шасси с несущей рамой, четырьмя зажимами и двумя напорными гидравлическими цилиндрами, оборудованными герметичными муфтами быстрого соединения;
- съёмный нагревательный элемент с отдельным термометром для снятия рабочей температуры;
- съёмный электроторцеватель для выравнивания торцов соединяемых труб и фитингов, оборудованный защитным микровыключателем и прерывателем для защиты от перегрузок;
- заключённый в ударопрочный коррозиеустойчивый пластмассовый корпус электрический гидроагрегат с рычагом, сводящим и разводящим зажим, с клапанами максимального давления и выпускными клапанами (полезными также при сварке "с двойным давлением"), гидравлическими шлангами с герметичными муфтами быстрого соединения, таймером (для этапов разогрева и сварки), со съёмной электрической панелью, оборудованной розеткой для подключения нагревательного элемента, с электронным терморегулятором для контроля рабочей температуры, дифференциальным прерывателем и специальным разъёмом для подключения электронного прибора INSPECTOR для протоколирования данных сварки;
- станина торцевателя и нагревательного элемента.

С помощью машины DELTA 630 можно осуществлять сварку фитингов:

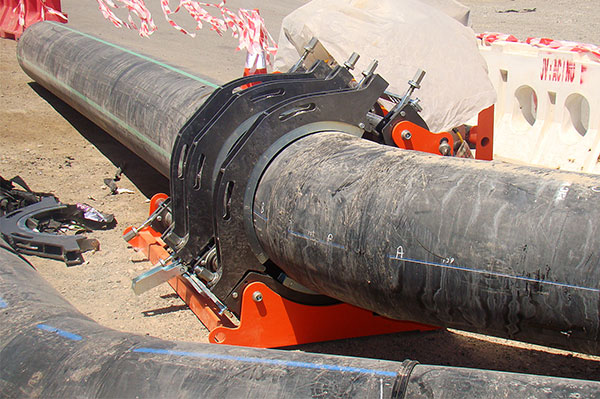

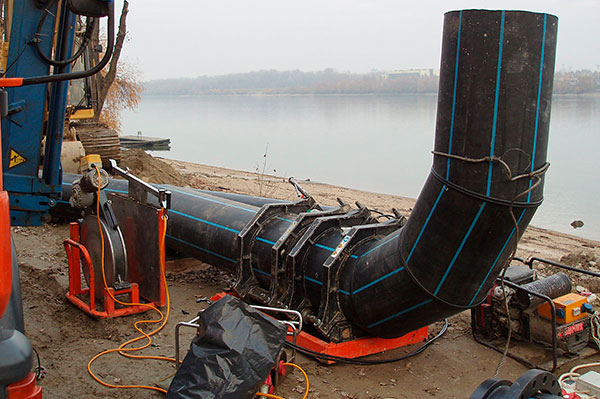

колен, Т-образных фитингов, отводов и фланцев. Это возможно благодаря третьему зажиму, который соединяется с подвижными первым и вторым зажимами и перемещается по направляющим вместе с трубой. Фитинг фиксируется четвёртым зажимом. Фланцы с сильно зауженной кромкой можно сваривать с помощью специального дополнительного зажима (поставляемого по заказу), фиксируемого в основных зажимах.

КОМПЛЕКТАЦИЯ
- шасси с набором инструментов;
- нагревательный элемент TP DELTA 630 TE;
- торцеватель;
- электрический гидроагрегат;
- электрическая панель для подключения нагревательного элемента;
- станина торцевателя и нагревательного элемента.

ПРИНАДЛЕЖНОСТИ, ПОСТАВЛЯЕМЫЕ ПО ЗАКАЗУ
- редукционные зажимные вкладыши для зажимов Ø 355, 400, 450, 500, 560 мм (8 шт. каждого диаметра);
- зажим для фланцев;
- специальный деревянный ящик для транспортировки (только для DELTA 630);
- специальный деревянный ящик для транспортировки (шасси с тележкой);
- специальный деревянный ящик для транспортировки (нагревательный элемент, торцеватель, станина торцевателя и нагревательного элемента и электрический гидроагрегат);
- деревянный ящик для редукционных зажимных вкладышей;
- тележка для шасси;
- прибор INSPECTOR для протоколирования данных сварки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр соединяемых труб
355 - 630 мм
Питание
400 В-Трёхфазное+N-50/60 Гц
Мощность, потреб. нагрев. элементом TP
8100 Вт
Мощность, потребляемая торцевателем
1840 Вт
Мощность, потреб. гидроагрегатом
1472 Вт
Суммарная потребляемая мощность
11412 Вт
Рабочая температура
180 ... 280°C (^)
Температура окружающей среды
-5 ... +40°C
Время разогрева до раб.температуры
~ 35 мин.
Общая площадь сечения цилиндров
43,982 см2
Диапазон рабочего давления
0 - 140 бар
(^) Материалы
ПЭ, ПП, ПВДФ



РАЗМЕРЫ (Д х Ш х В)

Шасси
1555 x 1010 x 990 мм
Нагревательный элемент (TP)
1160 x 70 x 995 мм
Торцеватель
850 x 280 x 1200 мм
Электрический гидроагрегат с
электрической панелью
915 x 400 x 490 мм
Д: 700 мм без эл. панели
Электрическая панель с упором
340 x 400 x 300 мм
Станина торцевателя и нагрев. элемента
870 x 970 x 700 мм
Зажим для фланцев
840 x 270 x 840 мм
Дерев. ящик для транс. (только DELTA 630)
1650 x 1850 x 1400 мм
Дерев. ящик для транс. (шасси
с тележкой)
1670 x 1170 x 1095 мм
Дерев. ящик для транс. (нагрев. эл-т +
торцев. + станина + гидроагрегат)
1520 x 650 x 1395 мм
Дерев. ящик для редукц. заж. вкладышей
1400 x 700 x 1050 мм
Тележка для шасси
2080 x 1360 x 520 мм
INSPECTOR для проток. данных сварки




МАССА

Шасси
297,00 кг
Нагревательный элемент (TP)
43,00 кг
Торцеватель
143,00 кг
Эл. гидроагрегат с эл. панелью
50,00 кг
Электрическая панель с упором
10,00 кг
Станина торцев. и нагрев. элемента
40,00 кг
Общая масса (только Delta 630)
573,00 кг
Зажим для фланцев
64,00 кг
Дерев. ящик для транс. (только DELTA 630)
~ 140,00 кг
Дерев. ящик для транс. (шасси с
тележкой)
~ 100,00 кг
Дерев. ящик для транс. (нагрев. эл-т +
торцев. + станина + гидроагрегат)
~ 100,00 кг
Дерев. ящик для редукц. заж. вкладышей
68,00 кг
Тележка для шасси
87,00 кг
